Bridge Engineering Contractor Supplier
-

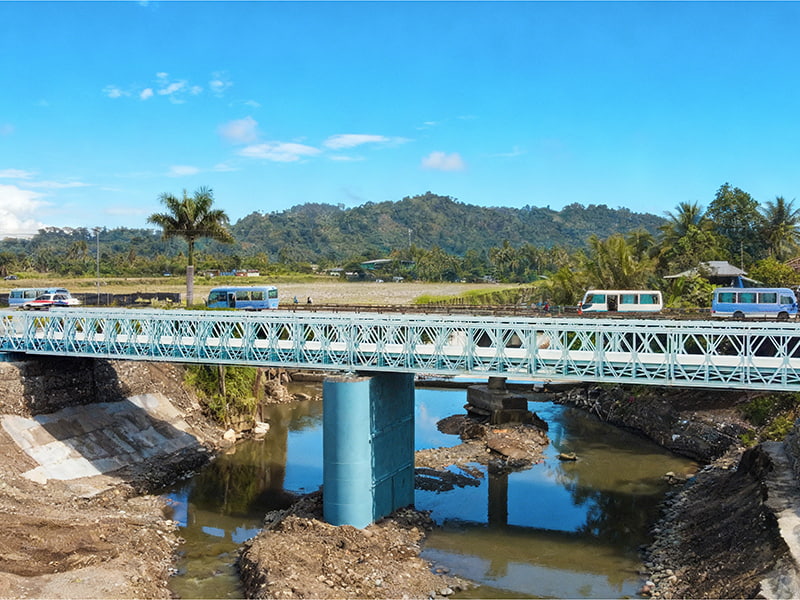

CB 200 베일리교 48미터 복열단층보강 베일리교

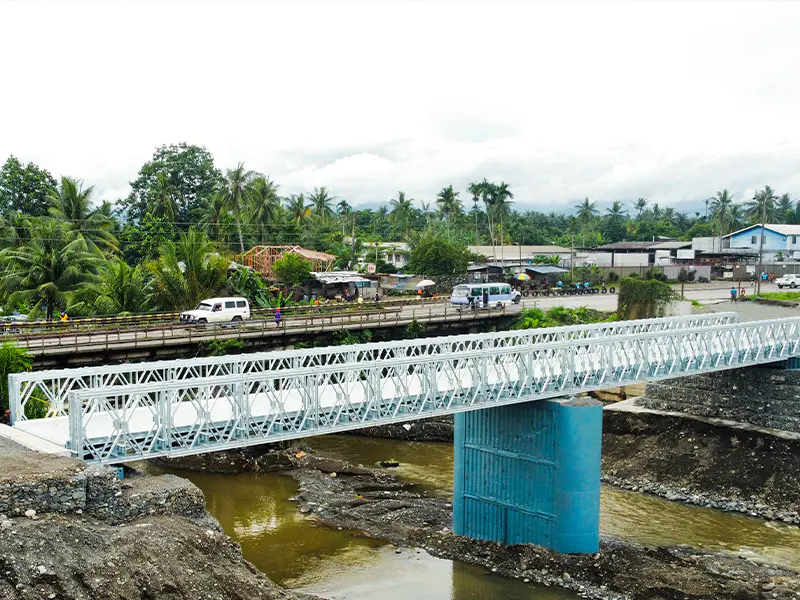

더 많이 보기해당 교량은 파푸아뉴기니에 위치하고 있으며 당사에서 구매한 CB200형 48m 복열단층보강형 베일리교로 건설되었습니다. 현지 도로 교통 요구 사항을 충족하도록 설계된 맞춤형 모듈형 강철 교량 솔루션입니다. 이 교량은 2열 1층 강화 설계의 CB200 Bailey 패널을 사용합니다. Bailey 패널과 액세서리는 모두 당사에서 표준화하고 조립식으로 제작하므로 효율적이고 편리한 현장 조립이...
-

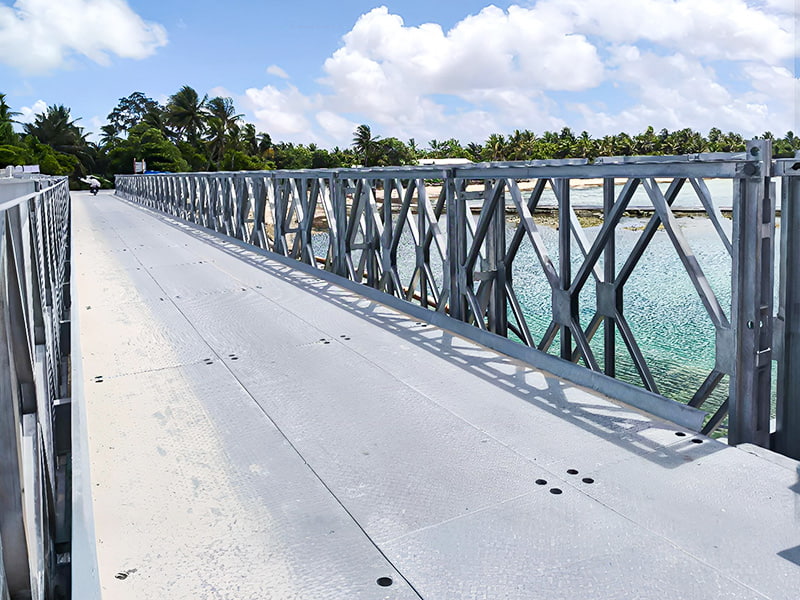

CB 200 베일리교 복열 단층 아연도금 베일리교

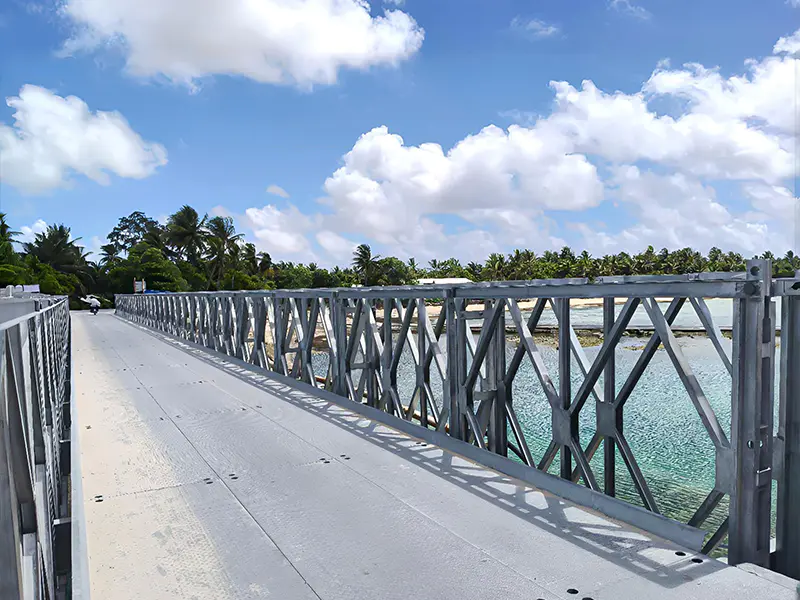

더 많이 보기키리바시에 위치한 CB200형 복열 단층 아연도금 베일리 교량은 모든 베일리 패널과 지지 부품을 당사에서 표준화하고 생산하여 조립 계획을 완벽하게 제공합니다. 교량은 표준 CB200 유형 베일리 패널을 사용하며 복열 단층 구조는 지역 교통 요구 사항에 정확하게 맞춰졌습니다. 모든 교량 구성품은 부식 방지를 위해 전문적인 용융 아연 도금을 거쳐 해당 지역의 고온 다습한 기후에 효과적으로 ...
-

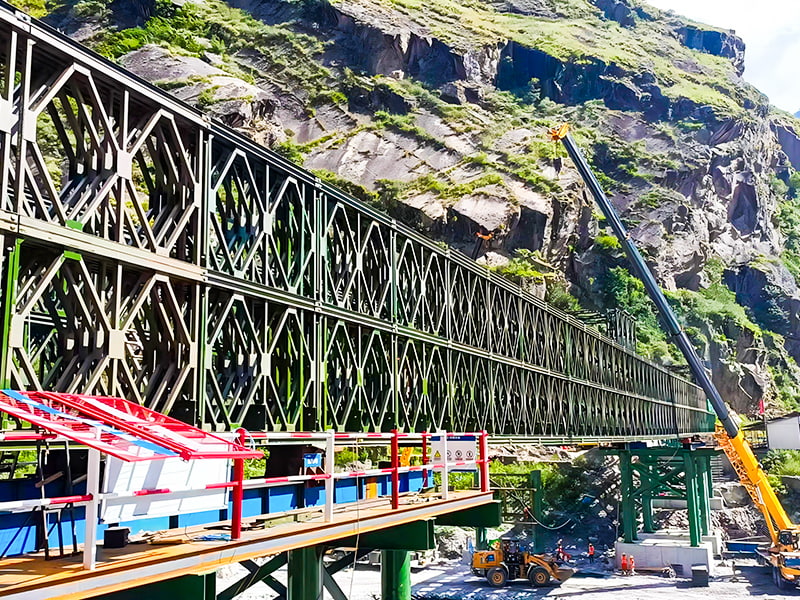

CB 200 베일리교 4열 복층보강 베일리교

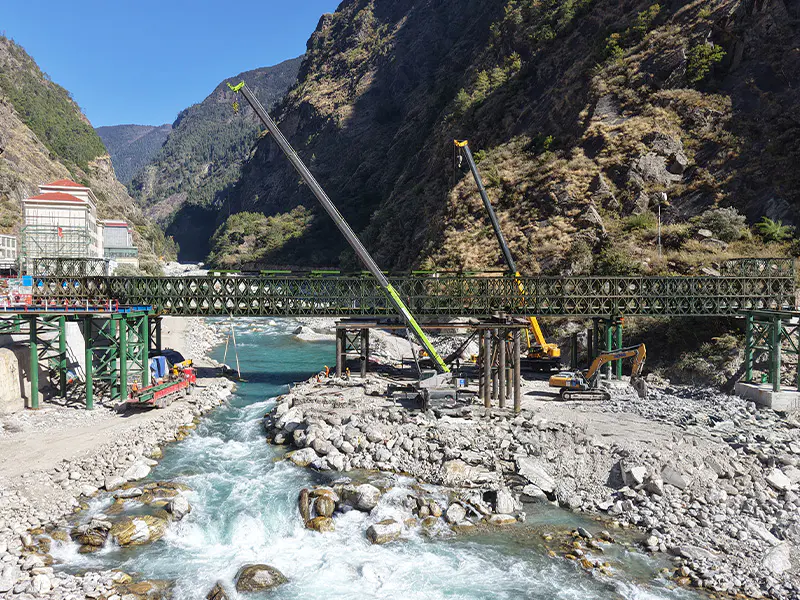

더 많이 보기네팔 지롱항의 CB200형 4열 복층 강화 비상 구조교는 모든 베일리 패널과 지지 부품을 당사에서 생산하여 현지 교통 요구 사항을 충족하도록 설계되었습니다. 교량은 4열 복층보강구조를 사용하여 안정적인 구조와 우수한 내하력을 제공하여 원활한 지역 교통을 보장합니다. 프로젝트의 특정 조건에 따라 당사는 전용 조립 계획을 맞춤화하고 전문 기술 팀을 배치하여 프로세스 전반에 걸쳐 현장 설치 ...
-

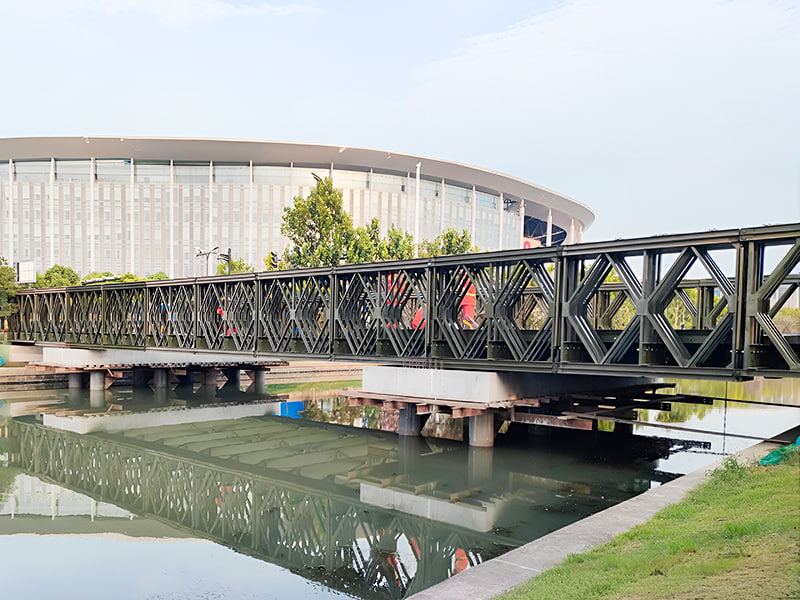

CB 200 베일리교 4열 단층보강 베일리교
더 많이 보기상하이국제수입박람회에서 선보인 CB200형 4열 단층보강 베일리교량은 모든 베일리패널과 지지부품을 당사가 독점 공급한 제품입니다. 이는 모든 Bailey 패널과 전체 액세서리 세트가 당사에서 제조 및 독점적으로 공급되는 모듈식 강철 교량 제품군의 주력 제품입니다. 교량은 4열 단층 강화 트러스 구조 설계를 특징으로 하며 데크에 아스팔트 표면을 적용하여 미끄럼 방지 계수를 높였습니다. C...
-

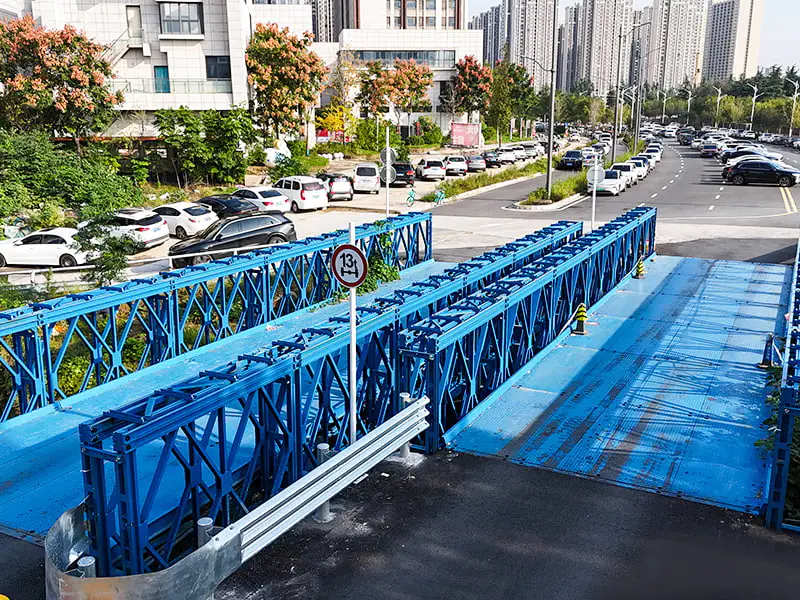

CB 200 베일리교 2차선 단층 복열보강 베일리교
더 많이 보기200형 24m 복차선 단층보강 베일리교는 도시 도로 교통을 위해 특별히 설계된 모듈식 강철 교량입니다. 모든 Bailey 패널과 지원 구성 요소의 전체 세트는 당사에서 독점적으로 생산 및 공급합니다. 교량은 단층 강화 트러스 구조 설계의 이중 차선 레이아웃을 채택하여 일상적인 도시 차량의 교통 요구를 완벽하게 충족합니다. 교량의 내구성을 높이기 위해 파란색 페인트 부식 방지 처리가 특...
-

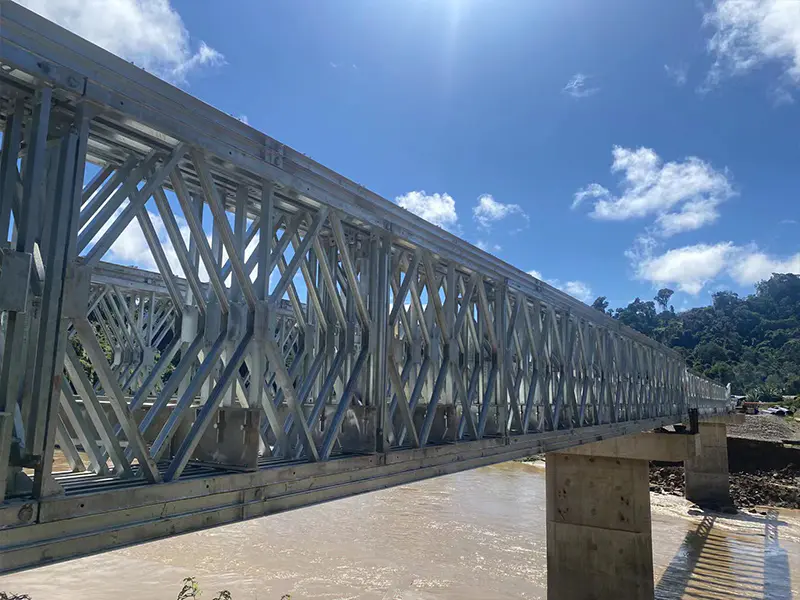

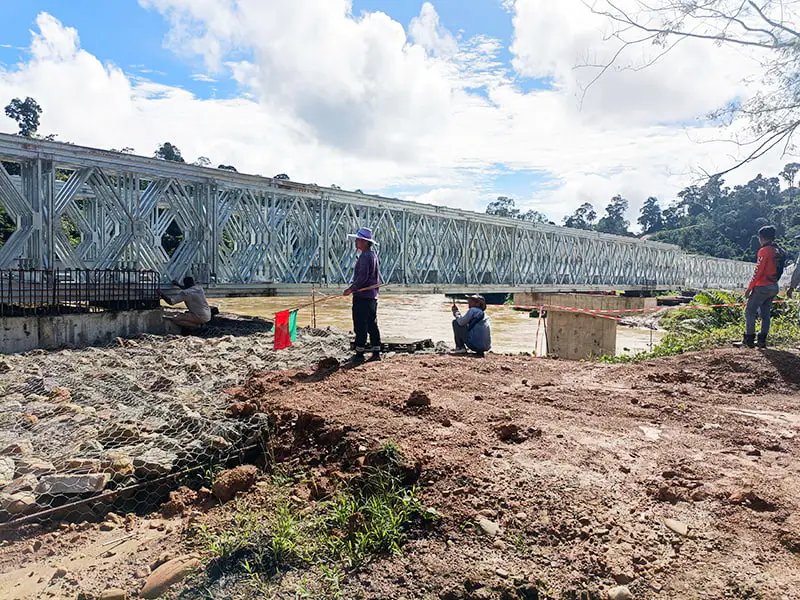

CB 200 베일리교 복열단층보강 아연도금 베일리교
더 많이 보기총 길이 106m의 말레이시아 200형 베일리 교량은 트럭 통행을 위해 특별히 설계된 4차선 단층 보강 구조를 채택했습니다. 아연 도금 및 부식 방지 처리 후 지역의 고온, 비, 다습한 기후를 견딜 수 있어 수명이 크게 연장됩니다. 벌목 트럭의 고하중 특성을 고려하여 이러한 차량의 장기적인 교통 안전을 보장하도록 설계되었습니다. 이 교량은 지역 산림 지역의 운송 경로를 빠르게 열어 지역...
-

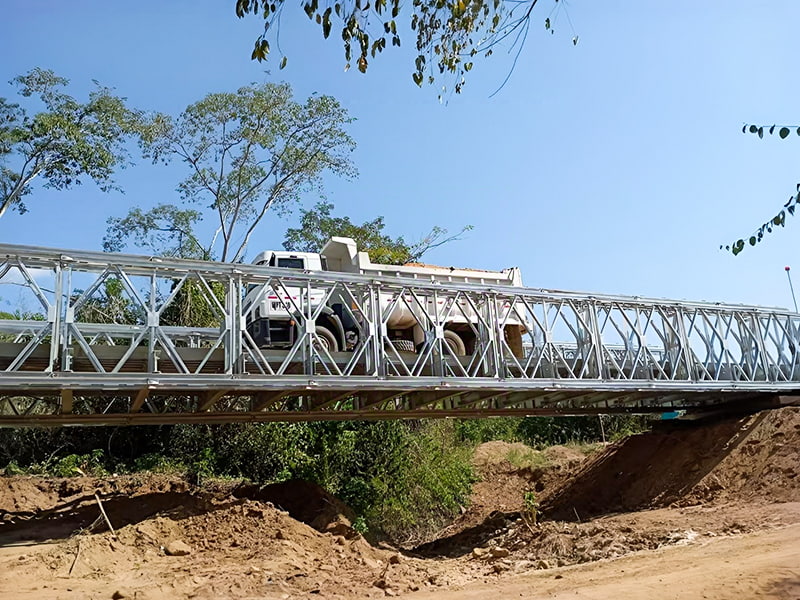

CB 200 베일리교 27미터 복열단층보강 베일리교
더 많이 보기콜롬비아에 배치된 27m 베일리 교량은 당사의 200형 복층 단층 보강교량의 대표적인 사례입니다. 지역 도로 상황 및 교통 요구 사항에 맞게 특별히 설계된 이 교량은 부식 방지를 위한 아연 도금을 특징으로 하여 고온 및 고염 해양 기후를 견딜 수 있습니다. 2차선 1층 강화 트러스 구조는 구조적 안정성과 강력한 하중 지지력을 보장하여 지역 도로의 일일 교통 요구 사항을 완벽하게 충족합니...
-

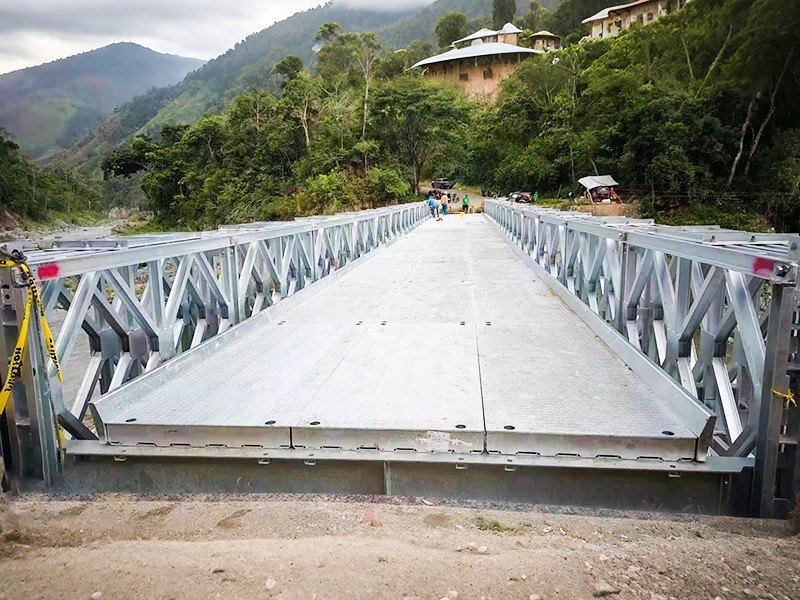

CB 100 베일리 교량 이중 행 단일 층 맞춤형 아연 도금 베일리 교량
더 많이 보기필리핀에 위치한 CB100형 복층 단층 베일리교량은 베일리 플레이트와 부품을 당사에서 전량 공급하는 제품입니다. 맞춤형 디자인으로 현지 수문학 및 지형 조건에 완벽하게 적응합니다. 용융 아연 도금 부식 방지 공정은 구조물의 내후성을 크게 향상시켜 고온, 고염분 해양 기후를 견딜 수 있게 해줍니다. 이 맞춤형 교량은 고객 요구 사항을 중심으로 설계 단계에서 비용 관리 최적화가 구현되었습니...
-

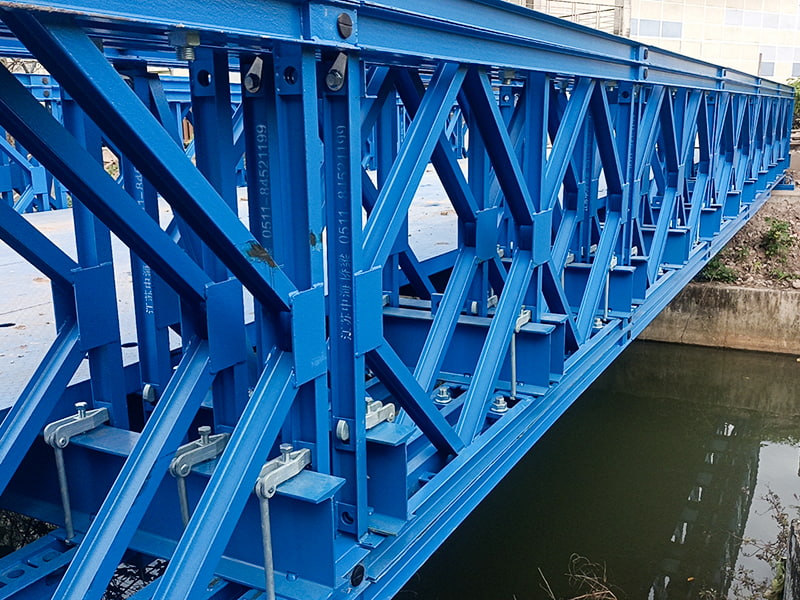

CB 100 베일리교 삼열단층보강 도장 베일리교
더 많이 보기광둥에 위치한 이 CB100형 3차선 단층 강화 베일리 교량은 지역의 따뜻하고 습한 기후에 적응하기 위해 페인트 기반 부식 방지 공정으로 처리되어 환경 침식을 효과적으로 저항하고 교량의 구조적 안전성을 보장합니다. 3차선 단일층 강화 설계는 우수한 내하중 성능을 제공하여 차량 교통 요구 사항을 충족합니다. 모듈식 구성 요소를 사용하면 효율적이고 편리한 현장 조립이 가능하며 비용을 제어하...
-

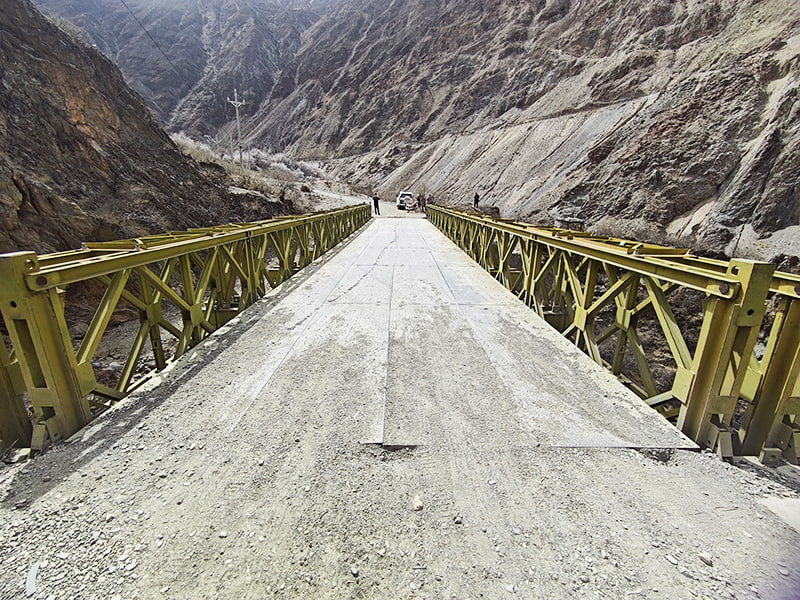

CB 100 베일리교 복열 단층 도장 내식성 베일리교
더 많이 보기당사가 티베트 창두를 위해 설계한 24미터 길이의 CB100 베일리 교량은 티베트 지역의 가혹한 고지대 환경에 맞춰 제작된 모듈식 강철 교량 제품입니다. 이 교량은 2차선 단층 구조를 특징으로 하며 24미터 경간 요구 사항을 정확하게 충족하며 하중 지지 성능은 지역 교통 요구 사항을 충족합니다. 창두의 높은 고도, 강렬한 자외선 복사, 큰 낮과 밤의 온도 변화, 잦은 비와 눈을 고려하여...
-

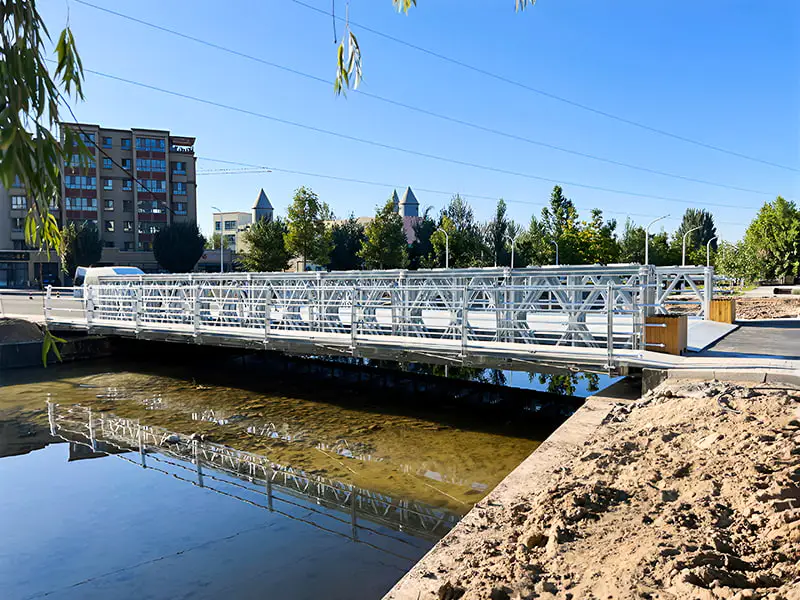

CB 100 베일리교 복차선 삼열 단층보강 아연도금 베일리교

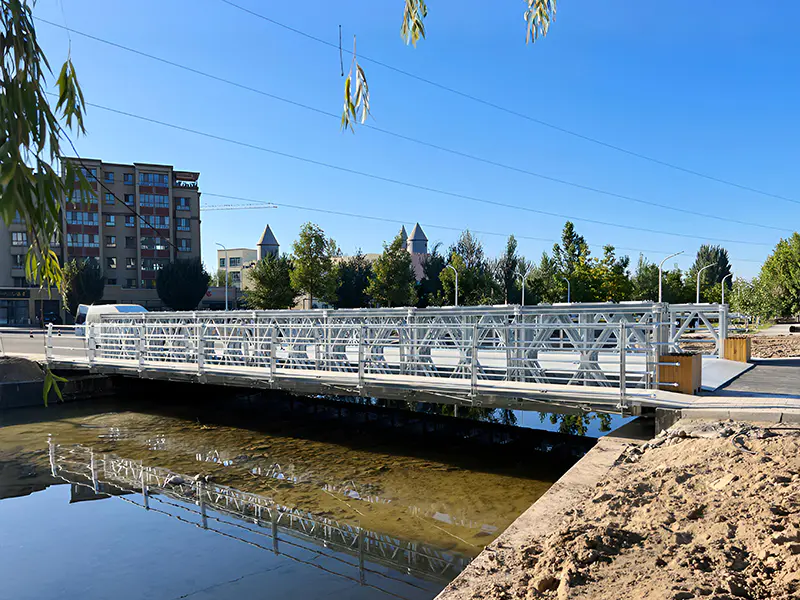

더 많이 보기2024년에 당사가 설계한 21미터 길이의 CB100 아연 도금 Bailey Bridge는 신장 Chash County에 위치해 있습니다. 3차선 단층 강화 구조를 특징으로 하며, 이중차선 레이아웃과 독립된 보행자 교량을 만드는 데 중점을 두고 보행자와 차량 통행을 효과적으로 분리하여 안전성과 효율성을 크게 향상시켰습니다. 교량의 하중 지지 표준은 지역 교통 차량 요구 사항을 충족하도록...
-

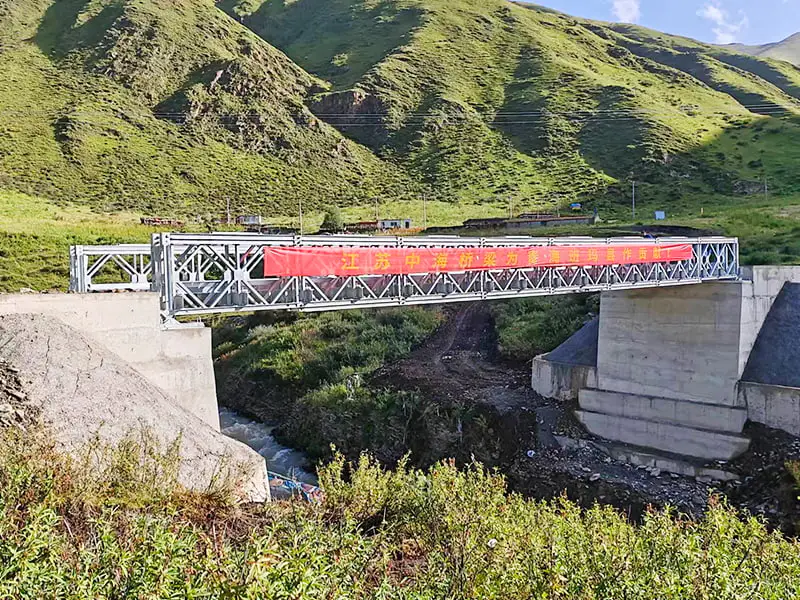

CB 100 베일리교 복열단층보강 아연도금 베일리교
더 많이 보기CB100 베일리교의 구조적 특징 1. 모듈식 설계: 구성 요소는 고도로 표준화되고 상호 교환 가능하므로 다양한 지형 조건에 적응할 수 있는 다양한 경간과 폭의 교량으로 자유롭게 조합할 수 있습니다. 2. 신속한 설치 : 핀 연결방식을 사용하여 복잡한 용접이 필요 없으며 수심, 유량, 현장여건에 따른 제한을 최소화하여 신속한 비상대응이 가능합니다. 3. 비용 효율성 및 ...
모듈형 강교의 신뢰할 수 있는 제조업체
회사 소개
회사 프로필
강력한 생산 능력, 엄격한 품질 관리, 검증된 엔지니어링 경험.
중해 교량
Jiangsu Zhonghai Bridge Equipment Co., Ltd.는 베일리 교량, 모듈형 강철 교량 및 교량 건설 장비를 전문으로 하는 전문 제조업체입니다. 장쑤성에 위치한 당사 시설은 편리한 지역 물류 혜택을 받아 빠르고 안정적인 글로벌 배송을 보장합니다.
As China OEM bailey bridge construction supplier and quick assembly bailey bridge system factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
As China OEM bailey bridge construction supplier and quick assembly bailey bridge system factory, Zhonghai Bridge Equipment Co., Ltd. with an annual production capacity exceeding 60,000 tons, advanced automatic welding robots, and a full set of NDT welding inspections, we operate under a rigid quality management system certified by ISO9001. All exported steel materials comply with SGS, ASTM, and EN standards, ensuring consistency and durability in demanding engineering environments.
자주 묻는 질문
강력한 생산 능력, 엄격한 품질 관리, 검증된 엔지니어링 경험.
-
문의사항을 보낸 후 얼마나 빨리 답변을 받을 수 있나요?
영업일 기준으로 문의 접수 후 24시간 이내에 답변을 드리겠습니다. -
귀하의 제품은 어떤 용도로 사용됩니까?
당사의 제품은 다음 분야에서 사용하도록 설계되었습니다. 1. 고속도로 및 철도 건설 2. 강 건너기 및 수자원 보존 공학 3. 군사 이동성 및 비상 배치 4. 재난구조 및 신속한 교통복구 5. 개발도상국의 해외 인프라 프로그램 -
맞춤형 콘텐츠의 어떤 측면을 제공하나요?
비표준 베일리 교량 패널; 장경간 모듈형 트러스; 견고한 강화 부품; 맞춤 설계된 커넥터 및 전환 어셈블리; 강화 바닥재 시스템(스틸 데크, 복합 데크); 해안 또는 열대 기후를 위한 부식 방지 시스템 기존 교량 구조물을 위한 로드 업그레이드 키트 -
귀사의 주요 수출지역은 어디입니까?
동남아시아, 라틴 아메리카, 아프리카, 중앙 아시아, 러시아, 오세아니아.
엔지니어링 프로젝트 및 글로벌 응용
사례
프로젝트
강력한 생산 능력, 엄격한 품질 관리, 검증된 엔지니어링 경험.
메시지 피드백
업계 지식
현대 기반 시설 프로젝트, 군수 작전, 재난 대응 노력은 모두 하나의 범주에 의존합니다. 교량 장비 거의 모든 기존 구조물보다 더 빠르게 운송, 조립 및 서비스에 투입할 수 있는 모듈형 패널 브리지(원래 이름인 Bailey 브리지로 더 일반적으로 알려져 있음). 베일리 교량 설계 현장에서 함께 볼트로 고정되는 교체 가능한 강철 패널을 중심으로 제작되었습니다. 베일리 교량 건설 몇 달이 아닌 며칠 만에 배송부터 하중을 받는 횡단까지 이동할 수 있습니다. 방법 이해하기 베일리 브릿지 부품 그리고 베일리 브릿지 구성 요소 함께 일하면 얼마나 완전한지 베일리 브리지 시스템 다양한 범위와 부하에 맞게 설계되었으며 모듈식 베일리 브리지 솔루션 운영상 가장 의미 있는 것은 엔지니어, 조달 팀, 현장 관리자 모두에게 필수적인 지식입니다.
Bailey Bridge 설계 및 부하 용량의 엔지니어링 논리
중국의 가장 중요한 산업 및 운송 허브 중 하나인 장쑤성 전장에서 운영되는 우리 팀은 베일리 브릿지 디자인 범위 길이, 하중 등급 및 사이트 접근성 간의 균형을 고려하여 결정합니다. 베일리 구조는 반복되는 트러스 패널로 만들어지며 이러한 패널이 쌓이고 쌍을 이루는 방식에 따라 완성된 교차점이 지탱할 수 있는 무게가 직접 결정됩니다. 단일 패널 구성은 더 짧은 스팬과 더 가벼운 하중에 적합하며, 추가 코드로 강화된 이중 또는 삼중 패널 배열은 안전 스팬과 운반 능력을 모두 확장합니다. 이러한 모듈성은 형식의 정의적인 엔지니어링 이점입니다. 구조를 처음부터 다시 설계하지 않고도 동일한 베이스 패널을 수십 개의 로드 및 스팬 조합으로 재구성할 수 있습니다.
아래 차트는 패널 구성과 상대 부하 용량 간의 일반적인 관계를 보여줍니다. 이 패턴은 엔지니어가 특정 교차에 대한 구성을 선택하는 방법을 안내합니다.
실제로 이는 다음 중 하나를 의미합니다. 교량 장비 결코 단일 고정 제품이 아닙니다. 건널목에 맞게 조정되는 설계 시스템이며, 이러한 유연성이 바로 모듈식 패널 브리지를 다양한 프로젝트 유형에 유용하게 만드는 이유입니다.
핵심 베일리 교량 부품 및 서로 결합하는 방법
완전한 베일리 브릿지 부품 재고가 대부분의 사람들이 기대하는 것보다 작습니다. 이는 디자인의 매력 중 하나입니다. 베일리 브릿지 구성 요소 여러 가지 방법으로 결합할 수 있습니다. 교량 장비 산업에 깊이 뿌리를 둔 Zhonghai는 엔지니어링 설계, 정밀 제조, 품질 거버넌스 및 현장 지원 기능을 우리가 생산하는 모든 구성 요소 세트에 통합하여 동일한 배치의 패널, 연결 핀 및 하중 지지 요소가 재작업 없이 현장에서 일관되게 함께 맞도록 합니다.
| 구성 요소 | 기능 |
|---|---|
| 패널 | 메인 트러스 유닛; 경간 길이를 늘리기 위해 반복하고 적재 용량을 추가하기 위해 쌓아 올렸습니다. |
| 코드 | 더 무거운 구성의 강도를 높이기 위해 패널 가장자리를 따라 보강 볼트로 고정 |
| 트랜섬 | 도로의 데크 하중을 패널 트러스로 전달하는 크로스빔 |
| 로커 및 베어링 | 조립된 전체 하중을 어버트먼트로 전달하는 각 끝의 지지 장치 |
| 발사 코 | 조립 중 틈새를 가로질러 브리지를 밀어내는 데 사용되는 경량 리드 섹션 |
| 체스와 스트링거 | 실제 주행 표면 또는 보행 표면을 형성하는 데크 판자 및 지지 빔 |
| 핀과 볼트 | 패널과 코드를 결합하는 하드웨어를 하나의 견고한 구조로 연결 |
각 부품이 표준화되어 있기 때문에 기존 구조의 교체 또는 확장에는 맞춤 주문이 거의 필요하지 않습니다. 동일한 사양 제품군의 예비 패널 또는 트랜섬이 기존 어셈블리에 직접 통합됩니다.
건설 순서 및 현장 조립
대부분 베일리 교량 건설 프로젝트는 유사한 순서를 따릅니다. 즉, 교대 준비, 틈새 뒤의 롤러에 패널 조립, 경량 노즈 섹션을 사용한 증분 런칭, 마지막으로 구조물이 먼 제방에 도달한 후 데크 및 가드레일 설치입니다. 패널은 용접이 아닌 볼트로 체결되기 때문에 대부분의 작업은 전문 중장비가 아닌 기본 리프팅 장비를 사용하여 숙련된 작업자가 수행할 수 있으며, 이는 모듈식 패널 교량이 신속한 배치 건널목을 위한 표준 선택으로 남아 있는 주된 이유입니다.
현장 조건은 차트에서 제시하는 것보다 여전히 더 중요합니다. 연약한 지반, 발사 롤러에 대한 제한된 접근 또는 임시 교각의 필요성으로 인해 일정이 연장될 수 있습니다. 이것이 단순한 부품 공급이 아닌 현장 지원 능력이 교량 장비 운송, 수자원 보존, 군사 물류, 재난 구호 및 국제 개발 고객에게 제공됩니다.
Bailey Bridge 시스템이 다양한 분야에 적합한 경우
모든 교차점에 동일한 것이 필요한 것은 아닙니다. 베일리 브리지 시스템 , 그리고 프로젝트 팀이 모듈러를 선택한 이유 베일리 브리지 솔루션 부문별로 다릅니다. 영구적인 운송 업그레이드는 장기적인 부하 등급을 우선시합니다. 재해 구호 배치는 거의 모든 것보다 조립 속도를 우선시합니다. 군수작전에서는 수송성과 신속한 재구성을 우선시합니다.
산업 규모의 제조 능력, 기술적 전문성, 일관된 국제 배송 성과로 인정받은 제조업체인 Zhonghai는 단 하나의 사용 사례를 위해 제작된 단일 표준화된 제품이 아닌 운송, 수자원 보존, 군사 물류, 재해 구호 및 국제 개발 등 정확히 이러한 범위의 분야에 맞게 구성된 교량 장비를 공급합니다.
자주 묻는 질문
모듈형 패널 브리지는 일반적으로 얼마나 오랫동안 서비스를 유지합니까?
모듈식 패널 브리지는 구성 요소를 검사하고 유지 관리하는 경우 순전히 임시 고정 장치가 아닌 장기 교차점으로 자주 사용됩니다. 전체 범위를 재구축하지 않고도 개별 패널이나 하드웨어를 교체할 수 있기 때문에 많은 설치가 수십 년 동안 생산적으로 사용됩니다.
기존 교량을 나중에 확장하거나 업그레이드할 수 있습니까?
예. 패널 구성이 모듈식이기 때문에 기존 단일 패널 구조는 전체 크로싱을 해체하고 교체하는 대신 현과 패널을 추가하여 이중 또는 삼중 구성으로 보강할 수 있는 경우가 많습니다.
건널목에 필요한 패널 수는 어떻게 결정됩니까?
패널 수를 좌우하는 세 가지 요소는 범위 길이, 예상 로드 클래스, 사용 가능한 실행 공간입니다. 스팬이 길수록 세로 방향으로 더 많은 패널이 필요하고, 하중이 무거우면 패널을 더 많이 쌓거나 두 배로 늘려야 하며, 사이트가 좁을수록 런칭 노즈가 짧아지고 순서를 더 신중하게 결정해야 할 수 있습니다.
구성 요소는 원격 사이트로 어떻게 전송됩니까?
패널과 하드웨어는 소규모 팀이나 표준 리프팅 장비가 처리할 수 있는 크기이므로 크레인이나 포장된 접근이 없는 위치에 이 형식이 선호되는 이유입니다. 이는 재해 구호 및 군사 물류 상황의 핵심 요구 사항입니다.
조립에는 전문 인력이 필요합니까?
숙련된 직원은 토목 전문 지식 없이도 모듈식 패널 교량을 조립할 수 있지만 숙련된 팀의 감독은 조립 시간을 줄이고 의도한 하중 등급에 올바른 구성이 사용되었는지 확인하는 데 도움이 됩니다.
